변기 시공시 규격 및 치수 도면

변기 시공 시 규격에 맞는 시공으로!

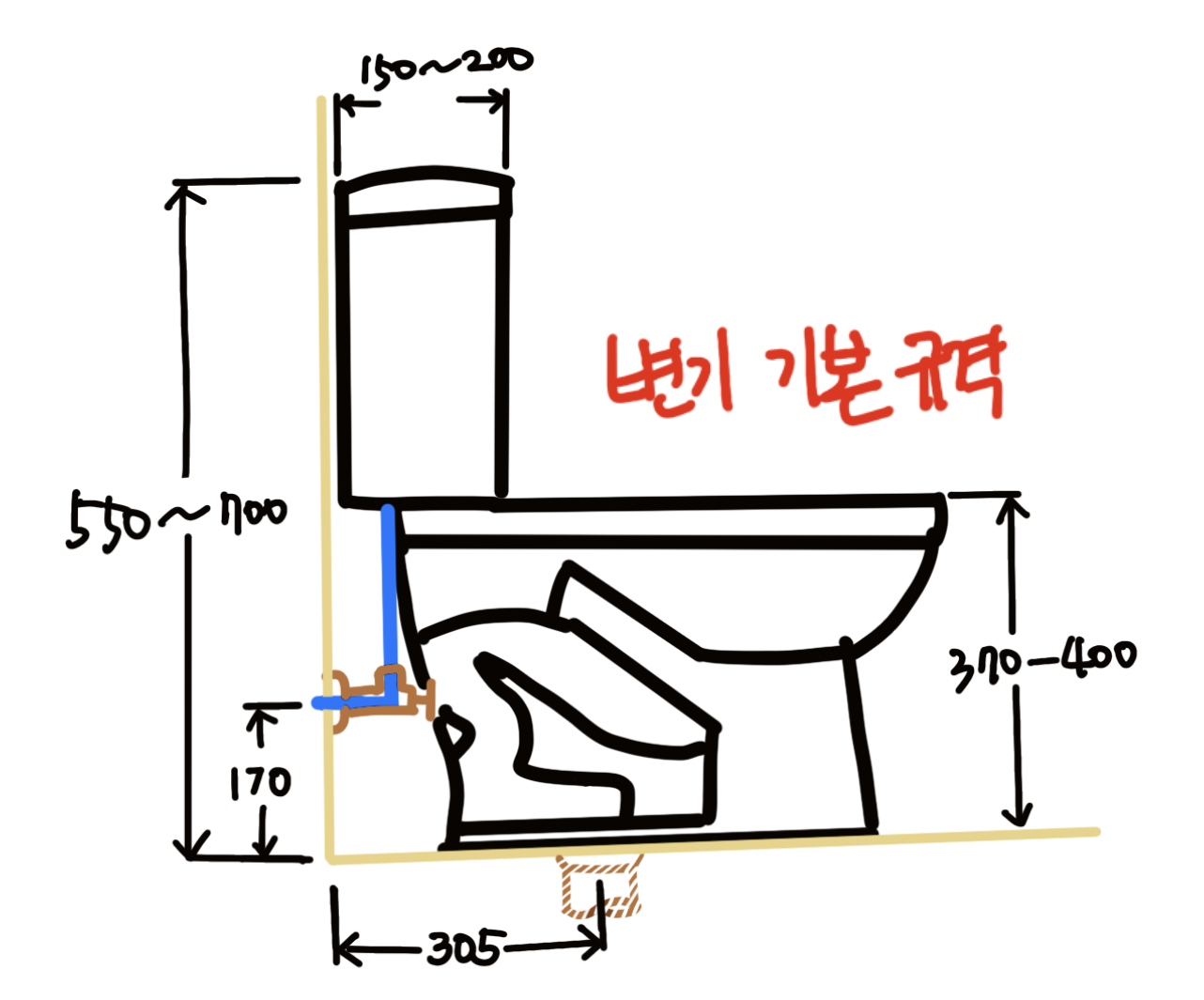

변기의 시공시 치수 및 도면 (단위는 mm)

변기의 시공 시 치수 및 도면이 필요한 사람에게 공유합니다.

( 나중에 까먹었을 나를 위해 기록)



배수 배관은 100으로  VG2 100용 염비관을 사용하는 것이 용이함.

VG1 배관은 상하수도용 배관으로 VG2에 비해 두껍습니다.





벽에서 305mm( 30.5 Cm ) 만큼 떨어진 곳에 배수배관과 연결이 될 바닥 플랜지를 사용함.

길이 조금 맞지 않다면 편심 플랜지가 있으니 걱정 노놉!



바닥에서 170mm ( 17 Cm )의 높이에 15A의 앵글밸브를 시공함.



플랜지와 앵글밸브와의 플랜지 기준 좌측(왼쪽)에 위치하고

거리는 200mm ( 20 Cm ) 정도의 거리를 가짐.



그래야 변기 물통과 배관 연결이 용이함.



변기의 물통 크기와 앉았을 때의 높이 는 상품에 따라 많이 차이 남



하지만 배수배관의 치수와 앵글밸브의 높이는 고정값이라고 생각하면 됨.

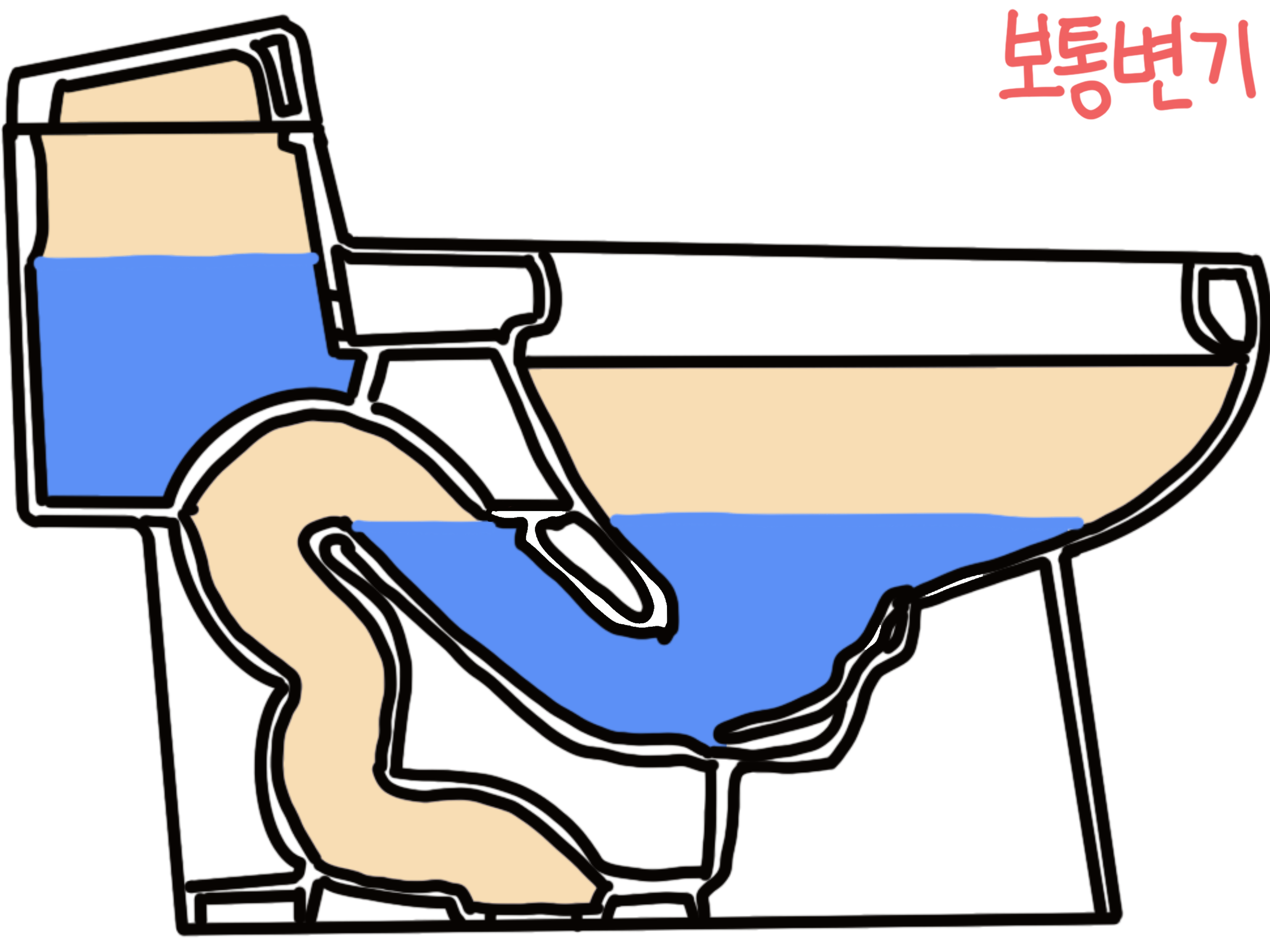

보통 변기의 단면도



유효수량은 6L이고 외관과 내부 모습은 제조 회사마다 조금씩 다름



구조를 안다면 변기가 막혔을 때 대처를 할 수 있을 거 같아서 단면도를 그려봄.
